隨著科技的進步，在工業4.0強勢的發展背景下，以前的2D視覺已經遠遠滿足不了對現在工業的需求，在不斷探索和進步，3D視覺檢測應用而生，下面立儀科技小編就來為您揭開“3D視覺線共焦傳感器”神秘面紗：

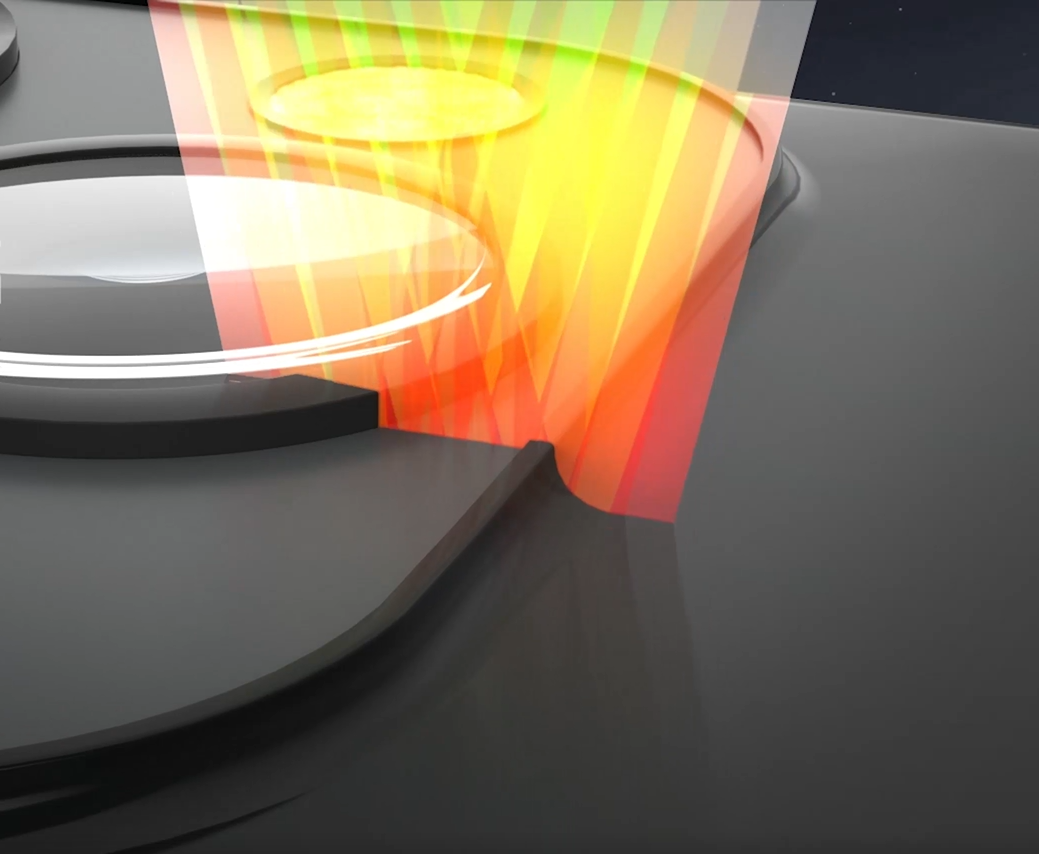

01線共焦成像原理：
3D線共焦技術是一種基于橫向色相差的光學檢測方法，該方法將傳感器中的發射器發出的白光分成連續的波長光譜。每個波長都聚焦在距傳感器一定距離的被測表面上，以形成垂直焦平面。該技術適用于單點和多點幾何的同軸設計及線幾何的離軸設計。那么3D線共焦又有什么優勢呢？首先線共焦傳感器可同時生成具有超大聚焦深度的3D，2D和斷層圖像。傳感器適合測量高反光，鏡面，透明，彎曲，傾斜，高對比度，柔性，易碎和多孔的材料，甚至可以測量透明涂層的厚度和氣隙。被廣泛應用于玻璃、聚合物/塑料、金屬、復合材料、陶瓷、生物材料等材質的品檢中。

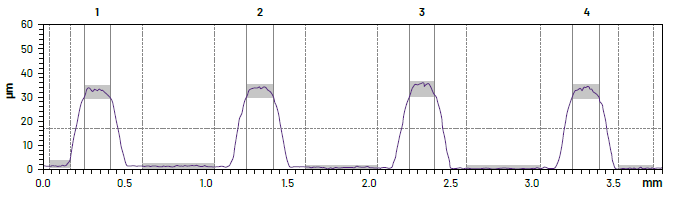

手機輪廓掃描：
線共焦傳感器非常適用于測量印刷電子產品，在單個傳感器成像中集合了3D形貌，斷層掃描和2D強度成像。它用于混合型電子產品以及帶涂層的透明承載基板的質量控制，可檢測到分層、劃痕、雜質、氣隙、氣泡缺陷。
OLED 屏顯在線檢測：
OLED 顯示屏制造工藝包含多個步驟過程，主要包括：
1. Cells端
2. 模組端
這些制造流程中的每個步驟需要依賴使用3D機器視覺技術進行100％在線檢測，除了獲取高清晰的高度數據，還可以進行表面缺陷檢測以及掃描透明材料（例如膠路和OLED顯示屏的多層）。
3D智能傳感器和3D線共焦傳感器的產品組合為屏顯應用提供了快速，準確且經濟高效的3D解決方案。通過將多個傳感器組網，工程師能夠構建用于高通量組裝驗證的在線檢測系統。

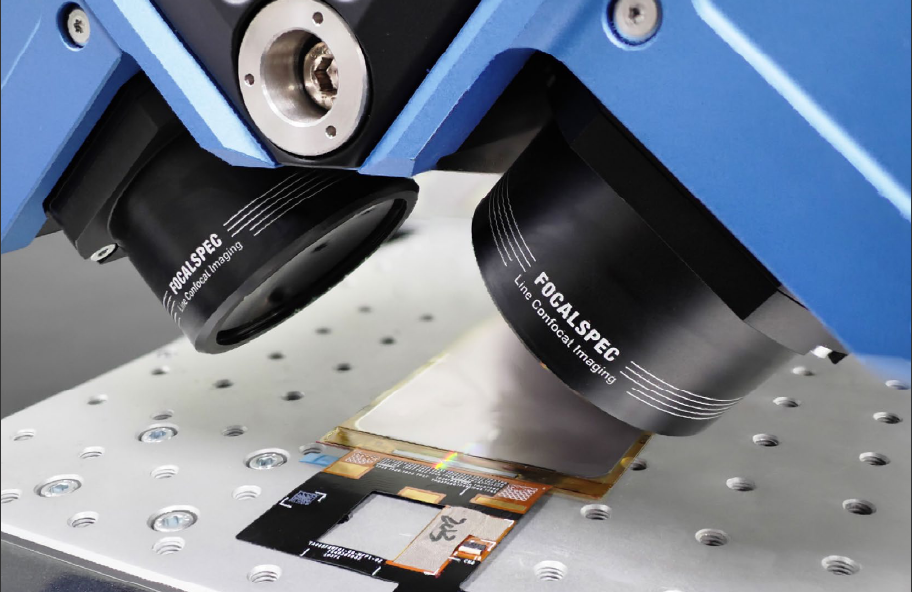

3D線共焦傳感器是立儀科技自主研發的產品，采用同軸光路設計，可實現快速三維掃描，大幅提高檢測效率，且精度高，材質和角度適應廣。更多咨詢，歡迎關注立儀。
