基于線激光的三維測量技術是近年來新興的一種非接觸測量方式，通過高速激光掃描的方式實現大面積、高分辨率的三維物體表面形貌測量。由于其快速、非接觸及高精度等特性，被廣泛應用于工業在線測量領域。
一、系統組成

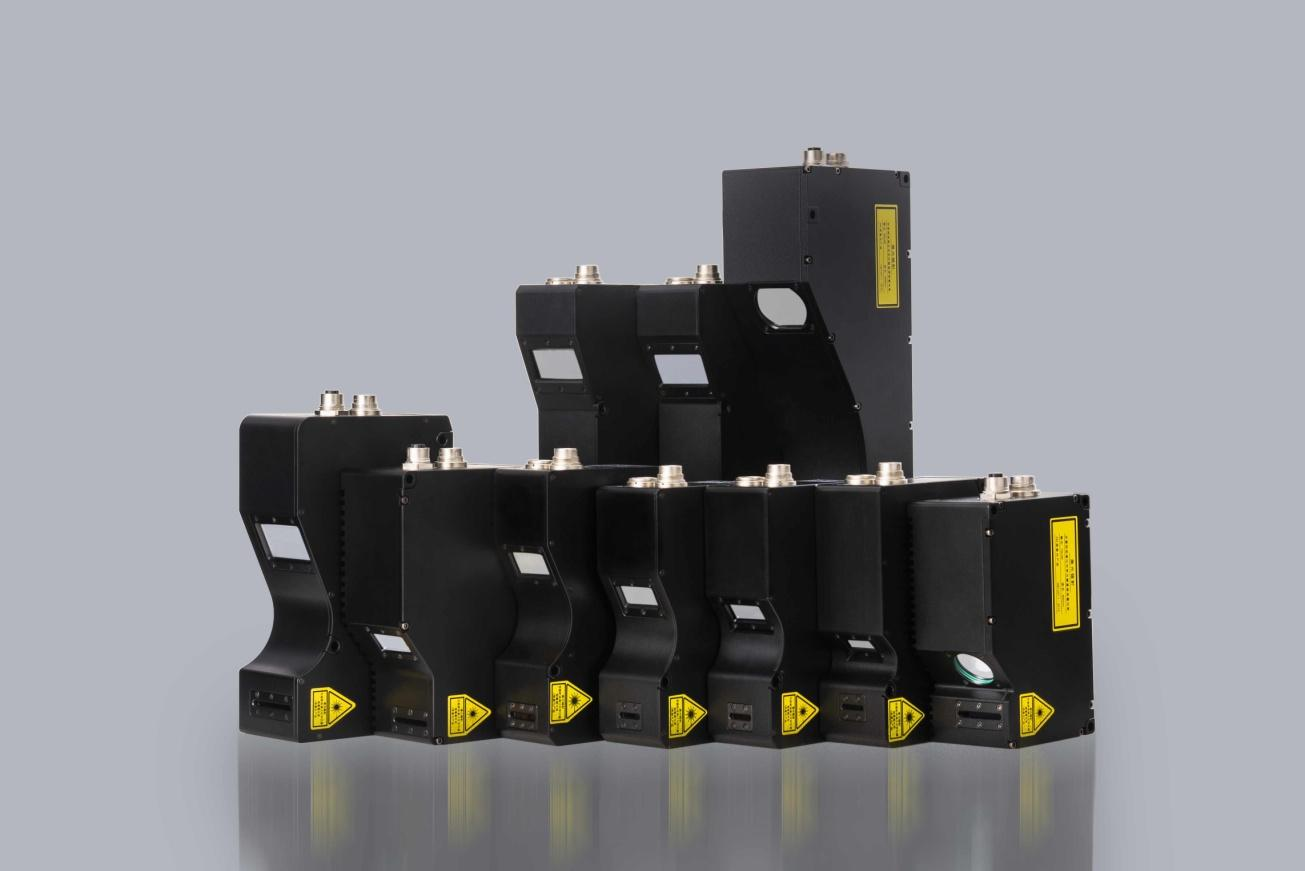

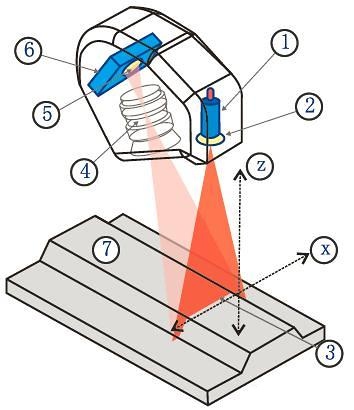

激光測量儀采用激光三角測量原理，利用發射器將激光投射到待測物體表面上，通過傳感器/待測物體的移動，即可得到完整輪廓測量結果。

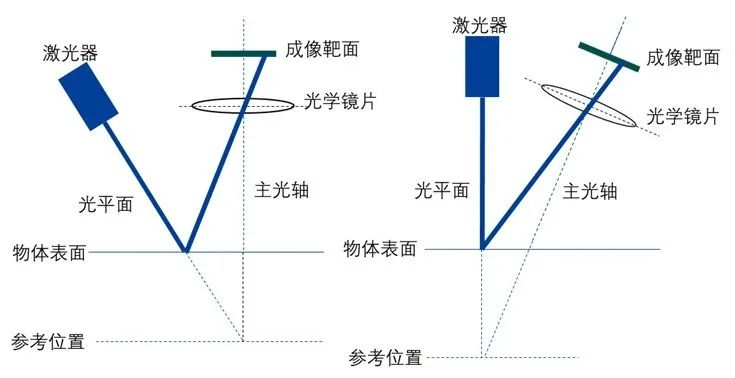

線激光測量儀根據入射方式的不同可分為斜射式和直射式兩種：
二、相關案例
1、芯片引腳共面度芯片引腳共面性指引腳垂直高度偏差，即低引腳腳底與高引腳腳底的垂直偏差，一般不得超過引腳厚度。共面度不足時會導致貼片焊點錯位、插腳偏移，過大時還會導致基板刮損等情況。

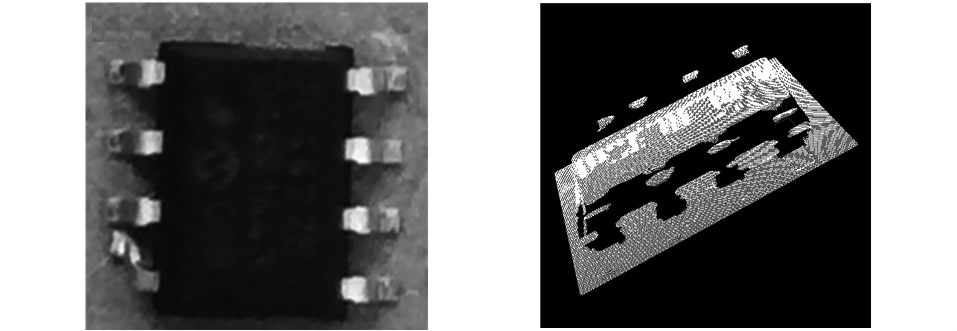

芯片實物圖、三維點云圖

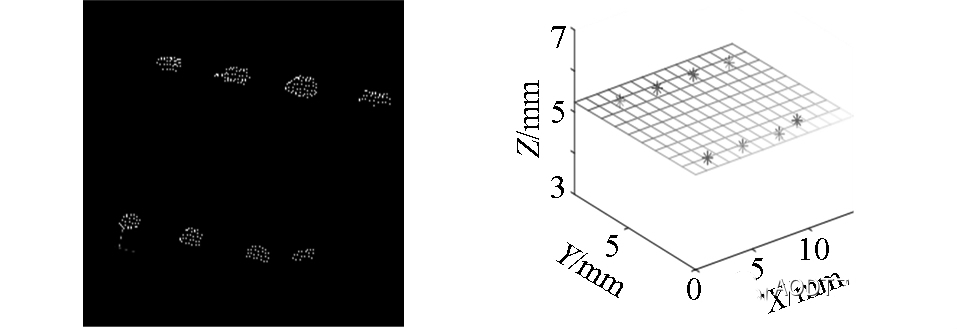

芯片引腳分割圖、擬合引腳平面圖
可利用線激光測量儀、二維運動平臺實現芯片的三維掃描。引腳分割、平面擬合后計算各個引腳到平面最大距離，若小于閾值則共面度合格。

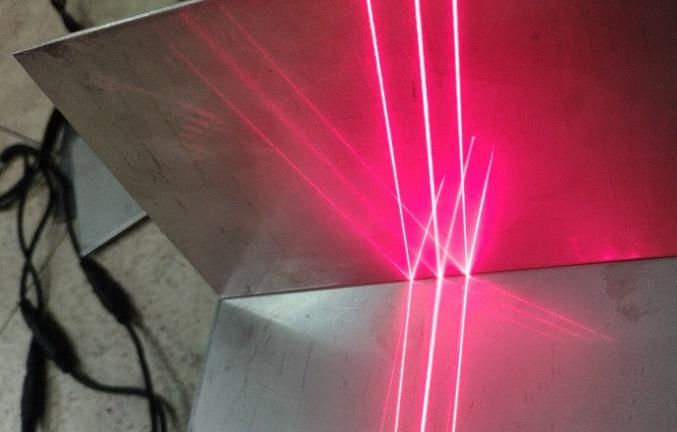

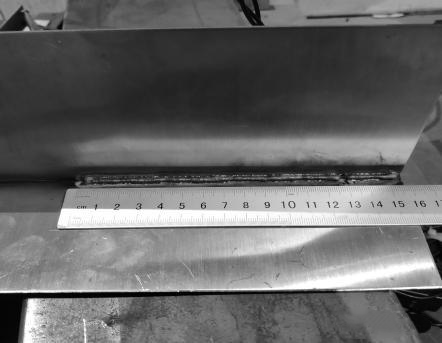

2、焊縫檢測焊接技術被廣泛應用于石油化工、汽車制造等工業領域。焊縫的好壞決定了器件的整體質量，因此針對焊縫余高、熔寬等的檢測一直是業界重點研究對象之一。
可以利用線激光測量儀結合六軸焊接機器人，實現焊縫質量的在線檢測，同時可以實現焊接前軌跡的自動糾偏或焊接后焊縫的自動化打磨。

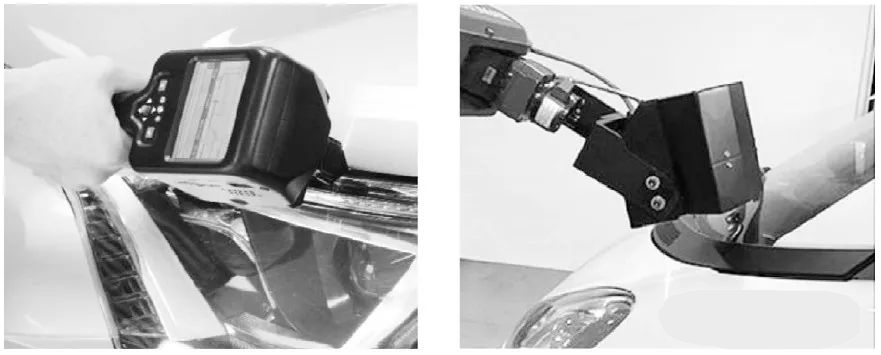

3、汽車間隙面差汽車間隙面差是決定車輛外觀的重要因素之一，同時也直接影響著車輛的防漏水性能及噪音抑制性能等；因此間隙面差的測量也是汽車出廠時重要的檢測步驟之一。
總結隨著基于視覺的測量技術飛速發展，線激光測量儀憑借非接觸、精度高、速度快等優點被廣泛地應用于工業檢測領域，有效的保證了工業在線測量的精準性和時效性。
