2023-06-07
項
目
玻璃管管壁單邊測厚
檢測方案
用D35A7鏡頭對玻璃管管壁進行單邊測厚，取三個點靜態測量厚度并記錄重復性。
1、采用D35A7R2S35鏡頭對玻璃管管壁進行單邊測厚，操作簡單快速。
2、取三個位置，靜態打點測量，每秒鐘取一次數值，連續30秒，并計算重復精度。
測試結果
三個點位靜態單邊測試，每組測30次，重復精度在4-5um左右。（采用折射率模式測量，折射率默認為K9光學玻璃，因此可能會與真值產生偏差。）
配置清單
項
目
啤酒瓶壁厚測量
檢測方案：
測試瓶子上中下三個位置的厚度，使用H4UC-M3 D35A18R8S25傳感器進行單邊測厚靜態測試，傳感器內部計算厚度模式為折射率模式（產品實際折射率未知，故使用K9玻璃折射率替代）。
1、使用3通道傳感器，可同時測量產品上指定的3個位置，每個位置連續采集30次測量結果查看每個位置的重復精度。
2、重復精度測試數據單個數據采集時間間隔1s。
3、傳感器工作頻率為：300Hz
測試結果
①3個位置30次測量重復精度最高達到±0.268μm左右。
②傳感器光強強，測量各種顏色的玻璃瓶時都能接收到準確穩定的反射信號，同時速度能達到300~1000Hz，單個位置測試時間在0.05s內完成，能夠滿足全檢的應用需求。
配置清單
項
目
柔性玻璃單邊測厚
檢測方案
對柔性屏玻璃上的多個點進行單邊測厚，并測量某一點的重復精度。
采用D15A32R01S3的單邊測厚模式測量柔性屏玻璃樣品厚度，精度高，成本低。
測試結果
1、在大理石平臺上進行多次靜態測量，測量出穩定準確的結果。
2、傳感器長時間穩定性較好，3個位置30次測量重復精度均在0.1um左右，精度高。
由于樣品的折射率未知，暫時我們采用K9光學玻璃折射率計算，故結果與真實值存在一定誤差。

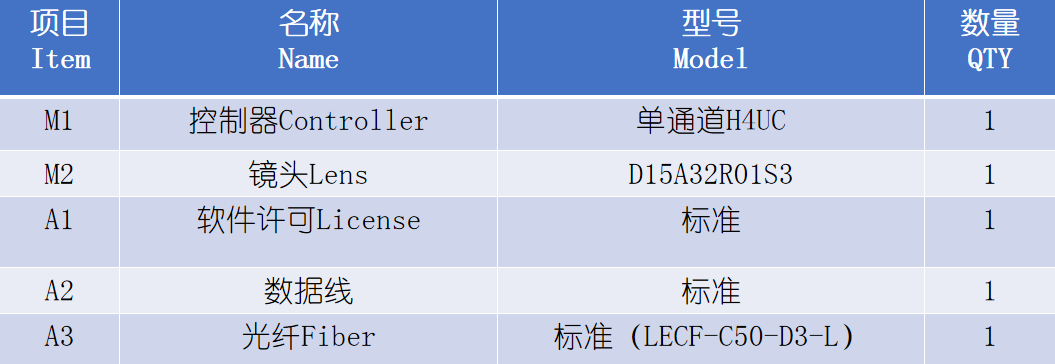

配置清單
