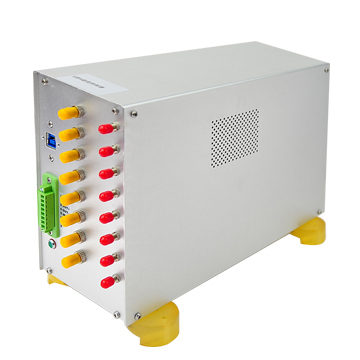

嵌入式控制器原名光譜共焦控制器，是一款無需搭配PC端就能使用測量使用的智能傳感器。能很大程度上節約資源，節省時間成本。

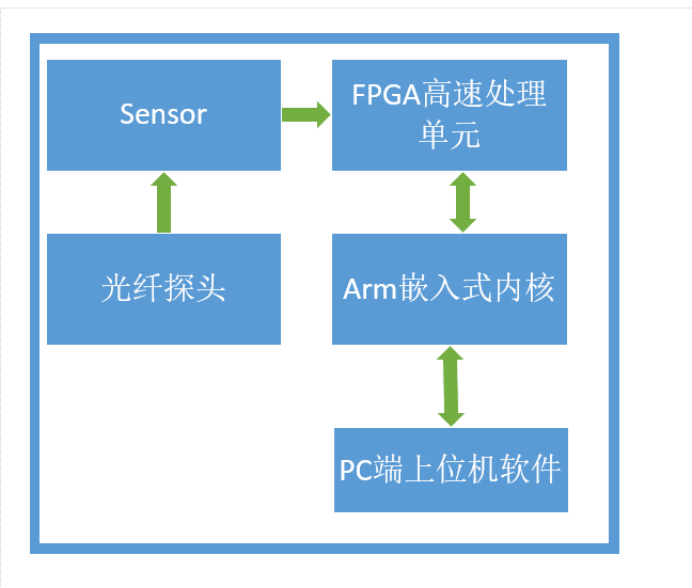

一．嵌入式控制器五大組成及介紹
立儀科技智能嵌入式控制器由arm嵌入式內核、FPGA高速處理單元、光纖探頭、sensor和PC端上位機軟件這五大組成。
arm端嵌入式內核：產品的心臟和中心，它負責所有數據的處理和調度。負責從FPGA端采集高速數據，經過算法處理，得到測量數據通過網絡上傳給上位機顯示。將測量數據轉換成模擬量輸出給與之相連接的設備。
FPGA高速處理單元：一個實時高速采集處理模塊，負責高速采集和控制sensor輸出圖像數據，并通過各種算法計算出波峰值。將光譜數據和計算波峰數據送給arm端。同時控制和采集編碼器數據，將數據送給arm端。
主要按收FPGA端控制信號，設置采集芯片的參數。根據設置的參數的采集探頭反射回來的光譜數據，將圖片數據傳送給FPGA端。
光纖探頭：主要接收發光器發出的白光，通過光纖、棱鏡和光譜共焦原理，聚焦在被測物表現反射回來，通過光譜儀將光分解，按波長排列射在sensor上面，形成光譜圖片數據。
PC端軟件：主要負責通過網絡設置arm相關的參數、遠程升級arm端程序，用戶權限管理、軟準數據、實時顯示采集數據等工作。
二、產品特點：
2.1同一控制器可以適配多款探頭，加大控制器適應各種測量場景。
2.2 傳感器測量速度快精準度高。采用先進的arm內核和高速FPGA采集處理單元，在速度和精準度都能滿足各種應用場景。采集和輸出速度可以達到10K以上，準度也可以達到0.1um.

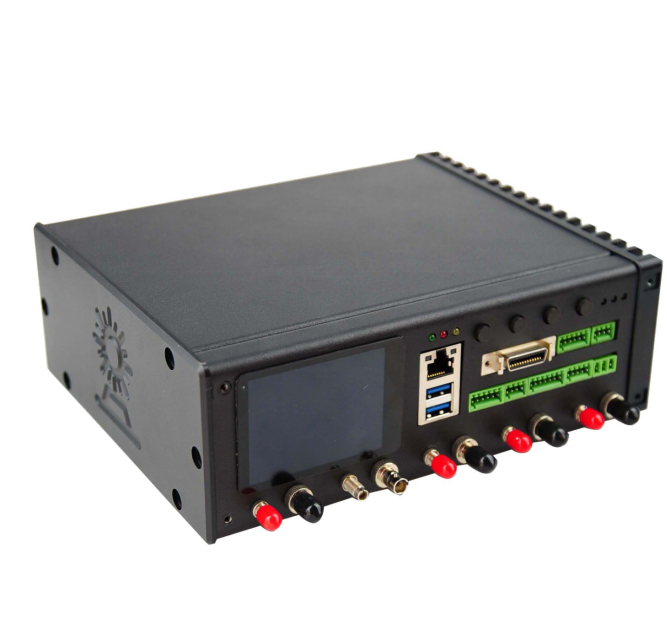

2.3 體積小、外形美觀、功耗低。
2.4 多種輸入輸出接口。支持網絡、串口、USB、模擬量、GPIO信號輸入輸出等接品。
2.5便利的計算功能,不僅能計算出最大值、最小值和平均值，還能進行多點平均高度及物體輪廓的一個掃描。用戶只需控制器上電、接上光纖探頭就可以通過顯示屏選擇測量方案進行測試。
聽完立儀小編的介紹，相信大家對我們的光譜共焦智能嵌入式傳感器一定有了個大概的了解。深圳立儀科技有限公司自2014年成立一直專注于光譜共焦位移傳感器及其應用配套為主推產品，從成立至今已為數百家企業解決高精度測量困擾。
